生産現場の求めるものをかたちに
設計から製作・再研まで 特殊切削工具のトータルエンジニアリング

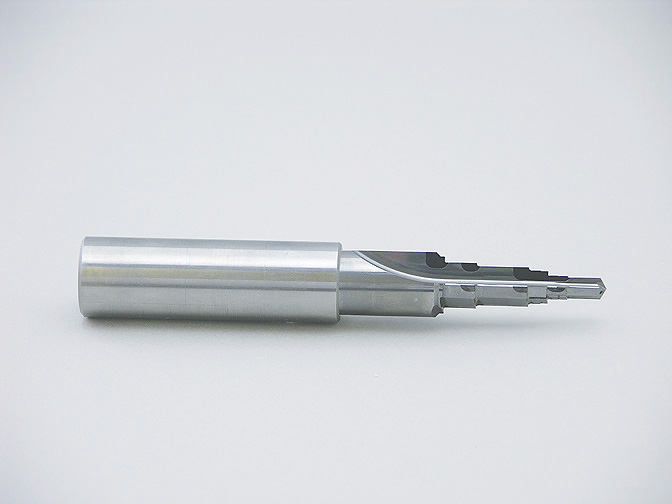

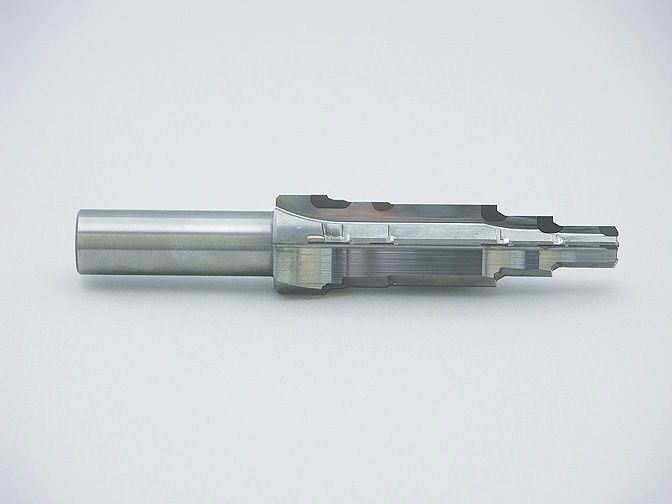

| コンプレッサーハウジング コントロールバルブ孔 |
|
総型多段形状の複合化／一体化によって一発仕上げ加工が可能です。
|

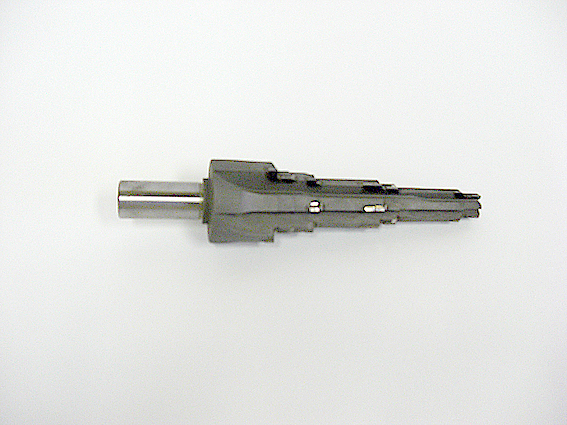

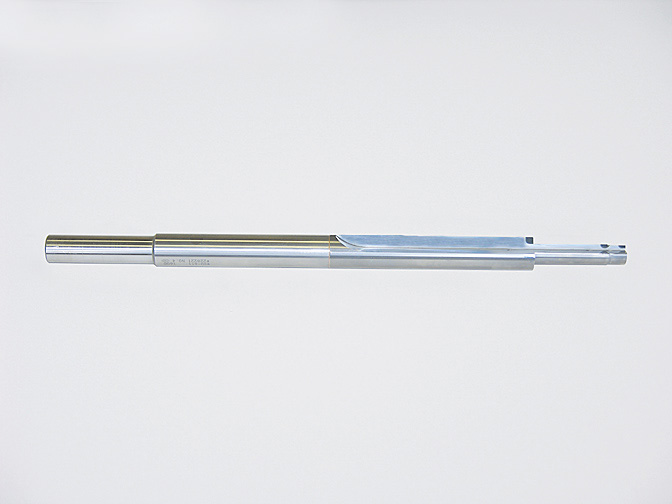

| バルブボディ スプール孔 |
|
深孔多段形状の一発仕上げ加工が可能です。
|
|
鋳ぬき孔一発仕上げ加工が可能です。
|
| ＥＳＣ／ＡＢＳ ポンプ孔／リザーバ孔 |
|
ダイヤバニシングガイドの製作が可能です。
|
| ハードディスクケース（ＨＤＤ） スピンドルモーター孔 |
|
要望面租度の極仕上げが可能です。
|

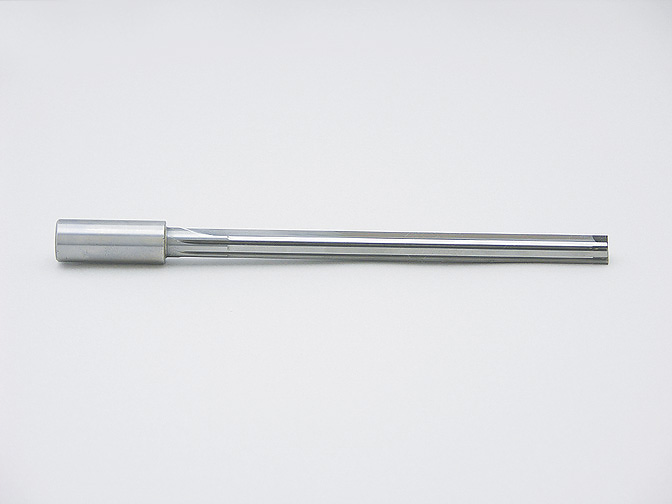

| ダイヤドリル（小径刃具ダイヤ化紹介） |
|
小径のダイヤドリル／リーマ製作が可能です。
|

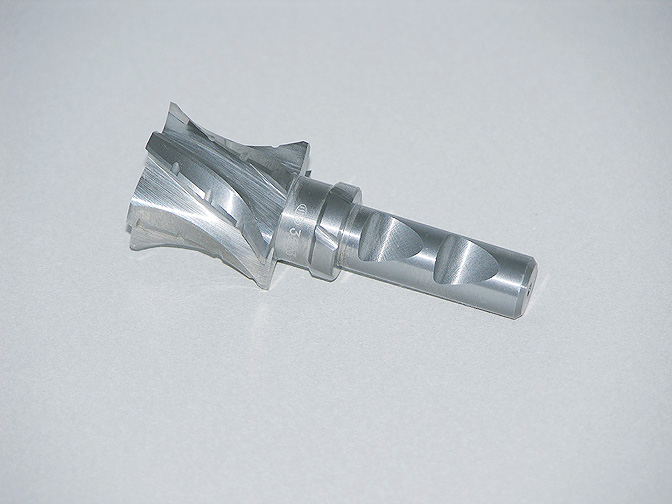

| ダイヤ特殊エンドミル |
|
特殊ダイヤエンドミルの製作が可能です。
|
| ラックハウジングピニオン孔 |
|
錆ぬき孔からの１パス加工用刃具。円等/同軸度必要な折に、小径からの大径の一体型多段刃具の製作が可能です。
|
↑ページトップへ

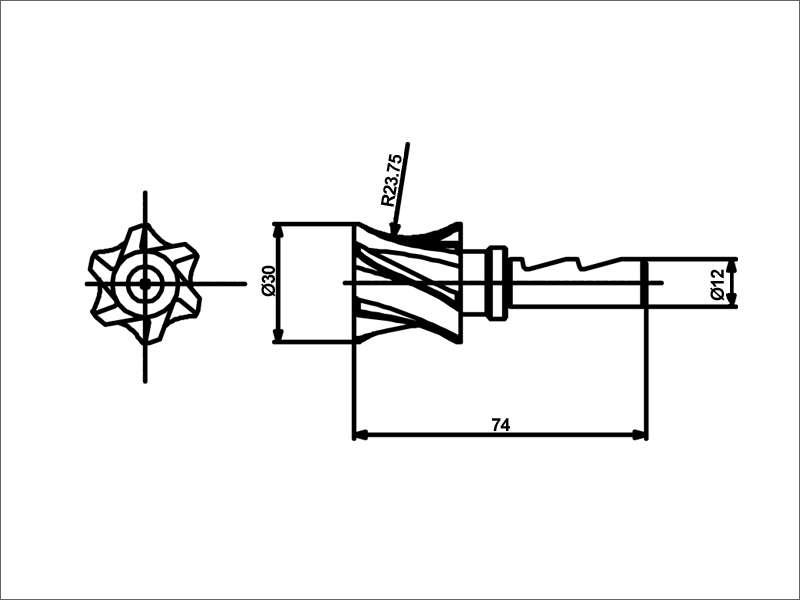

| モーター バランス取 超硬Ｒカッター |
|
特殊形状の製作が可能です。
|
↑ページトップへ
ドリルタイプ

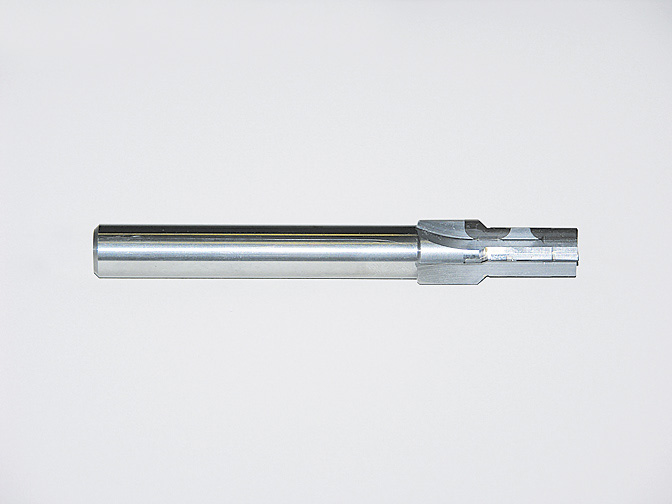

| コアドリル |
|
|
【 特徴 】
ドリルの中心部に切れ刃がなく、下穴加工後の仕上げ、リーマの下穴加工などに用いる
【 備考 】
主として三つ溝及び四つ溝がある
|
|

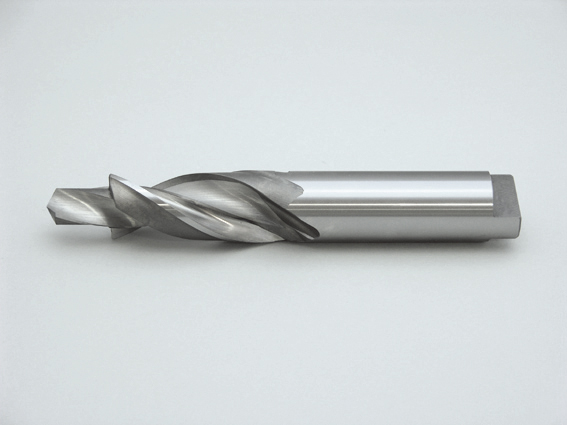

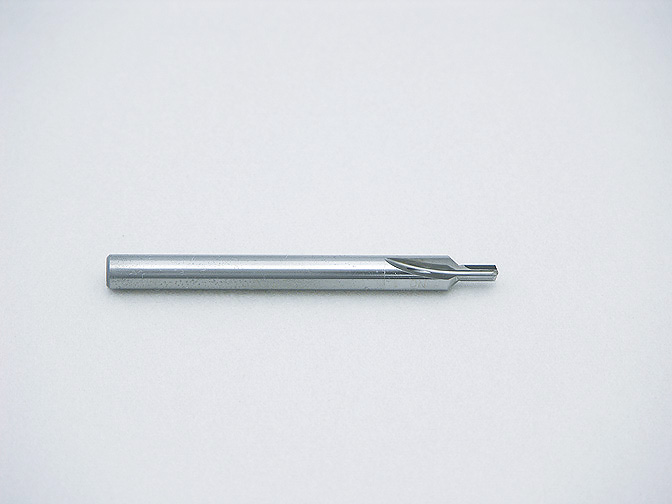

| 複溝ドリル |
|
|
【 特徴 】
二つ以上の直径のリーディングエッジを持つドリル
【 備考 】
|
|
リーマタイプ

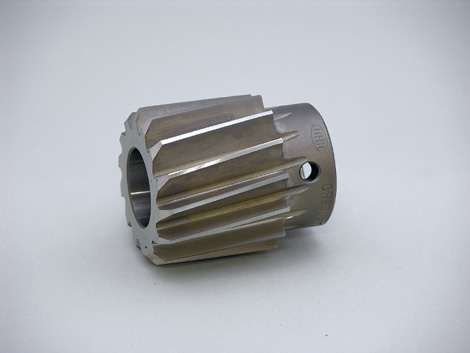

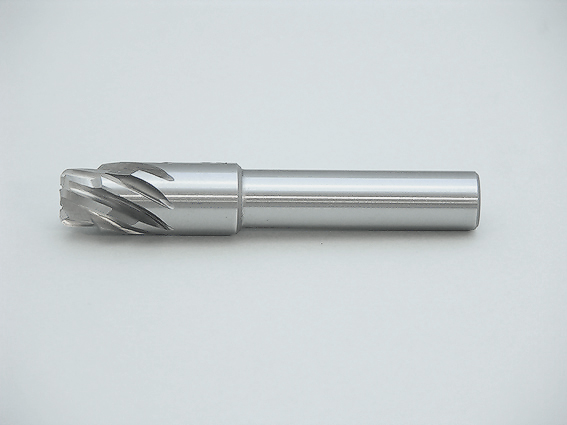

| シェルリーマ |
|
|
【 特徴 】
主に仕上用として使用される多刃数で高精度な組立リーマローズリーマタイプの場合有り
【 備考 】
ストレートシャンクチャッキングリーマとテーパシャンクチャッキングリーマがある
|
|
エンドミルタイプ

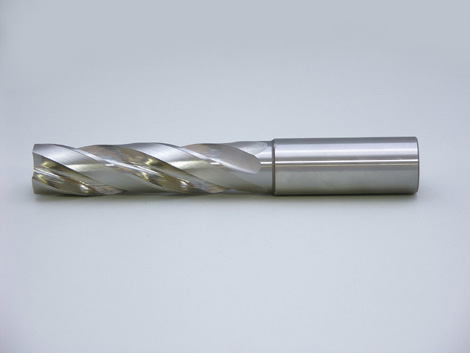

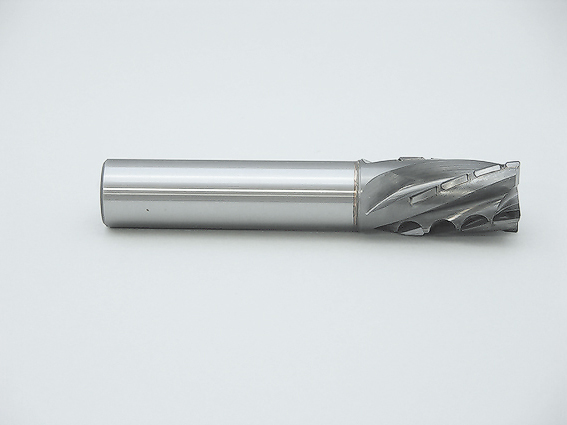

| テーパ刃エンドミル |
|
|
【 特徴 】
外周刃がテーパをもつエンドミル
【 備考 】
|
|
カッタータイプ

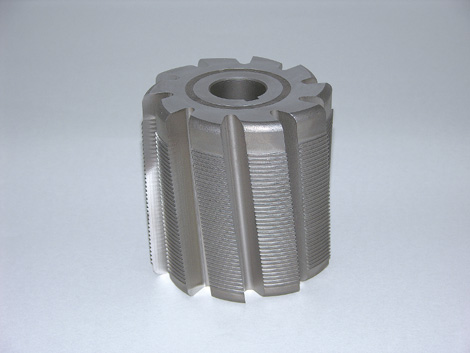

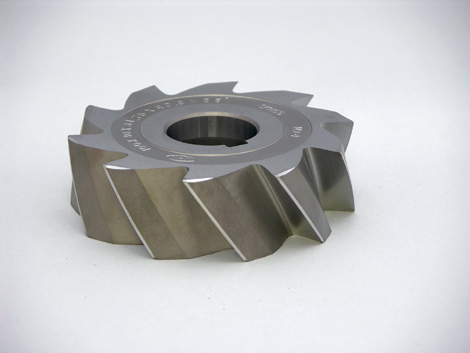

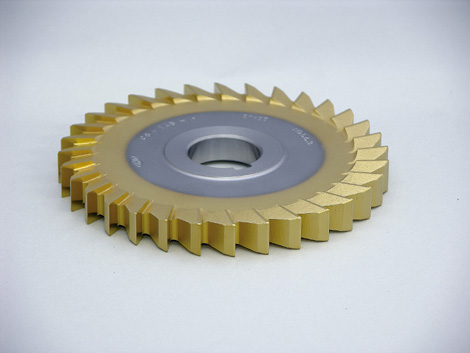

| 平フライス |
|
|
【 特徴 】
外周面に切刃をもち、平面を仕上るフライスカッター用途により普通刃、荒刃１型及び荒刃２型がある
【 備考 】
プレインカッターともいう
|
|

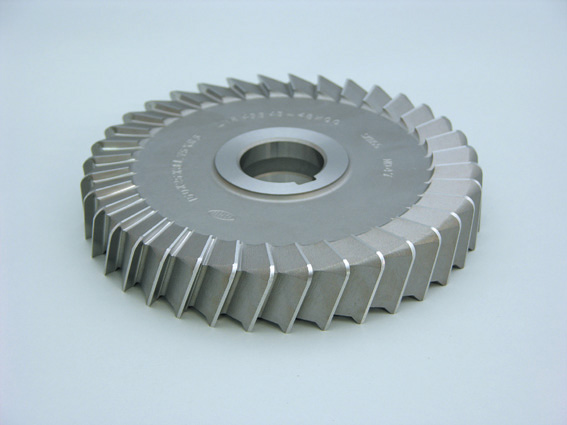

| 側フライス |
|
|
【 特徴 】
外周面と両側面に切刃をもつフライスカッター普通刃、荒刃、千鳥刃がある
【 備考 】
サイドカッターともいう
|
|
| 片刃側フライス |
|
|
【 特徴 】
外周面と一側面に切刃をもつフライスカッター
【 備考 】
|
|
| 組合側フライス |
|
|
【 特徴 】
左右２個のフライスを組合せてカッターの幅を調節できるタイプ
【 備考 】
|
|
| 片角フライス |
|
|
【 特徴 】
片側の切刃だけが角度を持つ角度フライスカッター
【 備考 】
|
|

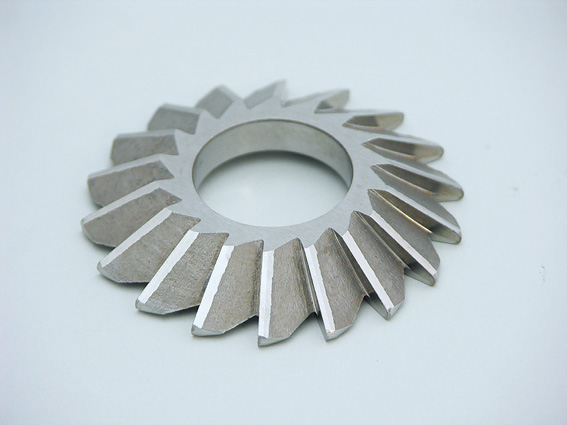

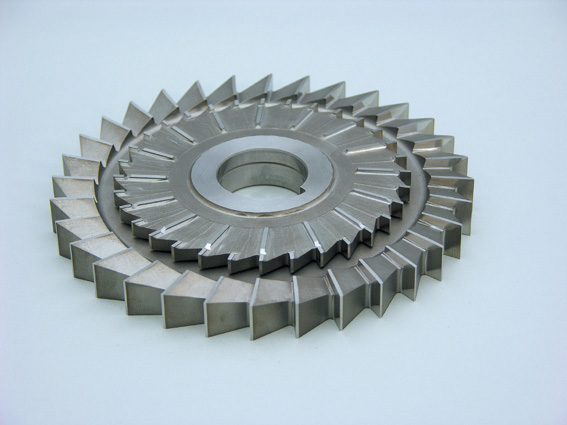

| 不等角フライス |
|
|
【 特徴 】
両刃に等しくない角度の切刃をもつ角度フライスカッター
【 備考 】
|
|

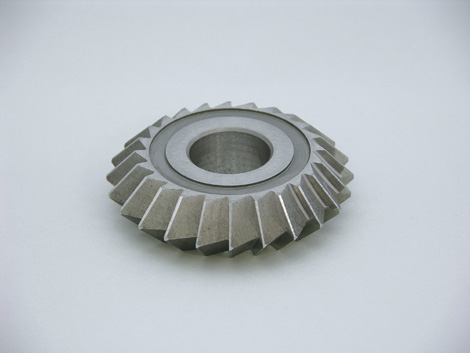

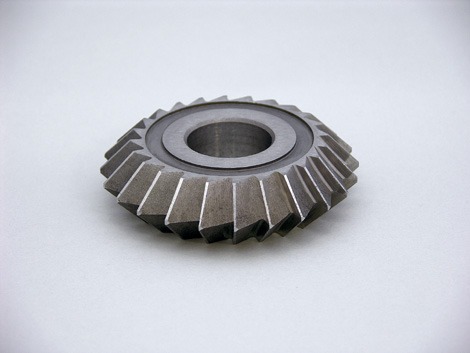

| 等角フライス |
|
|
【 特徴 】
両刃に等しい角度の切刃をもつ角度フライスカッター
【 備考 】
|
|

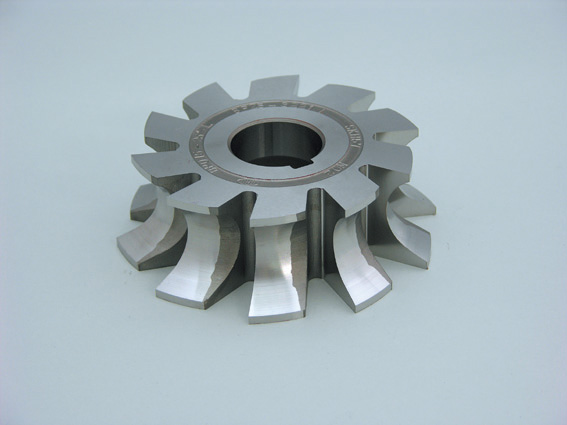

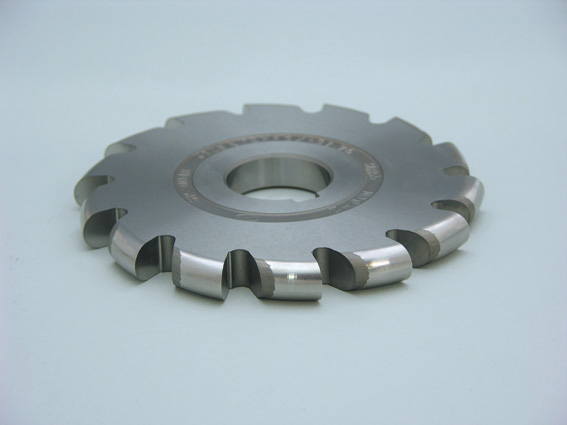

| 内丸フライス |
|
|
【 特徴 】
外周面に丸くくぼんだ切刃をもつ二番取フライスカッター
【 備考 】
二番取とはバッキングタイプともいい再研磨してもフォームが崩れない形状である
|
|
| 外丸フライス |
|
|
【 特徴 】
外周面に外丸の切刃をもち、丸溝の加工に用いる２番取フライスかったー
【 備考 】
二番取とはバッキングタイプともいい再研磨してもフォームが崩れない形状である
|
|
フォームドタイプ（総型形状）

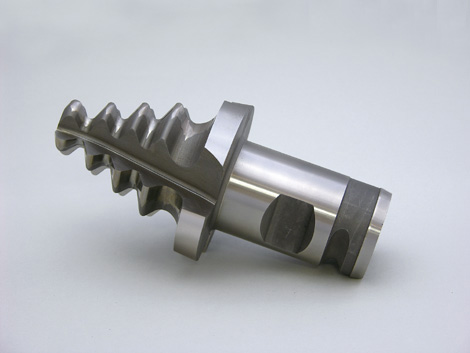

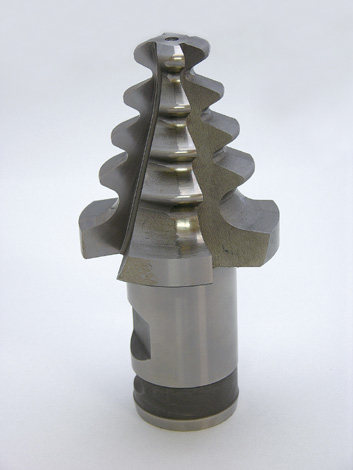

| クリスマスカッター |
|
|
【 特徴 】
タービンブレード又はタービンデスクの溝加工に用いるフライスカッター
|
|

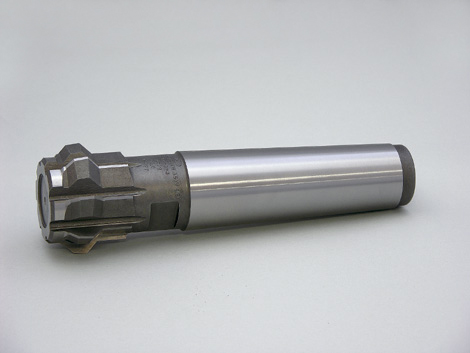

| ダブテールカッター |
|
|
【 特徴 】
主にタービンブレード根元の加工用カッター
|
|

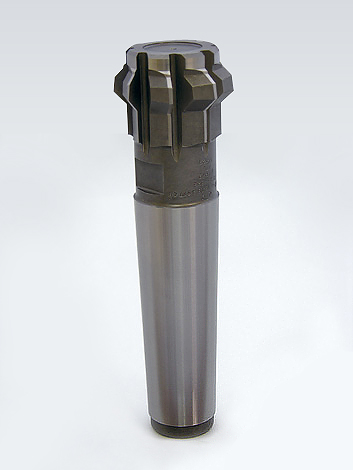

| アングランドフォームドカッター |
|
|
【 特徴 】
主に作業工具の溝加工に用いるカッター
【 備考 】
ボアタイプもある
|
|
